| Číslo výrobku | 58435 |
|---|---|
| Výrobce | CARMOTION |
| EAN čísla | 5904378584351 |
| Záruka | 24 měsíců |

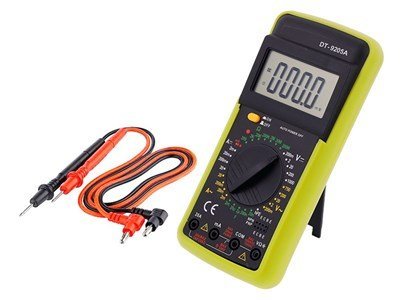

POPIS PRODUKTU Měřič napětí je vhodný pro domácí použití i pro profesionály v elektrotechnickém průmyslu. Měřič napětí lze použít k měření stejnosměrného a střídavého napětí, stejnosměrného průtoku a odporu. Čitelný displej usnadňuje čtení výsledků měření. Specifikace: 19 spínacích rozsahů Zásuvka COM: měřicí zásuvka, černý "-" přívod vstupní zásuvka: VΩmA, červený vodič "+", měření V, A (mimo rozsah 10A), R. Zásuvka 10A: měřící zásuvka pro rozsah 10A, červený vodič "+" měření tranzistorové zásuvky ochrana proti přetížení automatické vypnutí signalizace slabé baterie zvukový alarm Návod k použití: A Měření stejnosměrného proudu: Nastavte přepínač rozsahu na příslušný rozsah DCA. Připojte červený testovací vodič do zásuvky VΩmA (až 200 mA, pro proudy nad 200 mA až 10 A, je vhodná zásuvka 10A) a černá do zásuvky COM. Připojte testovací vodiče do série s měřeným obvodem. Odečtěte hodnotu na displeji (zobrazená polarita červeného testovacího vodiče). Měření napětí V DC a V AC: Nastavte přepínač rozsahů na příslušný rozsah DCV a ACV (neznáme-li hodnotu měřeného napětí - vyberte největší rozsah). Připojte červený testovací vodič do zdířky VΩmA a černý do zdířky COM. Připojte paralelní testovací vodiče k měřenému obvodu. Odečtěte hodnotu na displeji (zobrazená polarita červeného testovacího vodiče). Test tranzistoru: Nastavte přepínač rozsahu měřiče do polohy hFE. Zasuňte hroty tranzistoru vhodně (ECBE) (PNP / NPN) do testovací patice. Odečtěte přibližnou hodnotu hFE (Ib = 10 µA / Vce = 2,8 V). Před měřením, odpojte testovací vodiče od měřených obvodů. Test diod: Připojte černý testovací vodič ke konektoru COM a červený testovací vodič k VΩmA. Nastavte volič rozsahu do polohy a připojte červený testovací vodič k anodě a černý testovací vodič ke katodě měřené diody. Měřič ukáže přibližné propustné napětí diody. U obrácených kabelů se zobrazí "1". Měření odporu: Připojte černý testovací vodič ke konektoru COM a červený testovací vodič k VΩmA. Nastavte přepínač rozsahu měřiče do polohy Ω a připojte testovací vodiče k testovanému rezistoru. Odečtěte hodnotu na displeji. Nastavte volič rozsahu do polohy a připojte červený testovací vodič k anodě a černý testovací vodič ke katodě měřené diody. Měřič ukáže přibližné propustné napětí diody. U obrácených kabelů se zobrazí "1". Měření odporu: Připojte černý testovací vodič ke konektoru COM a červený testovací vodič k VΩmA. Nastavte přepínač rozsahu měřiče do polohy Ω a připojte testovací vodiče k testovanému rezistoru. Odečtěte hodnotu na displeji. Nastavte volič rozsahu do polohy a připojte červený testovací vodič k anodě a černý testovací vodič ke katodě měřené diody. Měřič ukáže přibližné propustné napětí diody. U obrácených kabelů se zobrazí "1". Měření odporu: Připojte černý testovací vodič ke konektoru COM a červený testovací vodič k VΩmA. Nastavte přepínač rozsahu měřiče do polohy Ω a připojte testovací vodiče k testovanému rezistoru. Odečtěte hodnotu na displeji.
